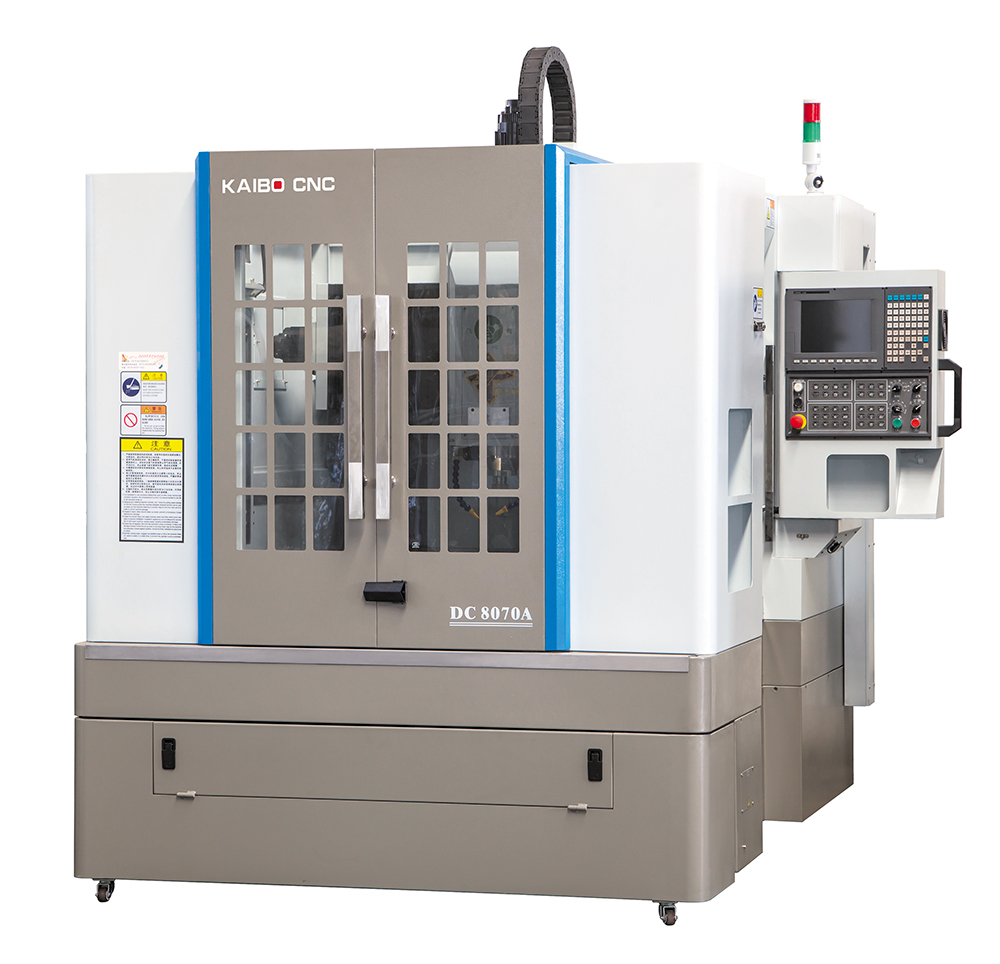

| 規格/機型 Parameter/Model | DC-8070A |
精度
Accuracy | 定位精度
Positioning accuracy | 0.01mm |
重復定位精度
Repeat positioning accuracy | 0.01mm |

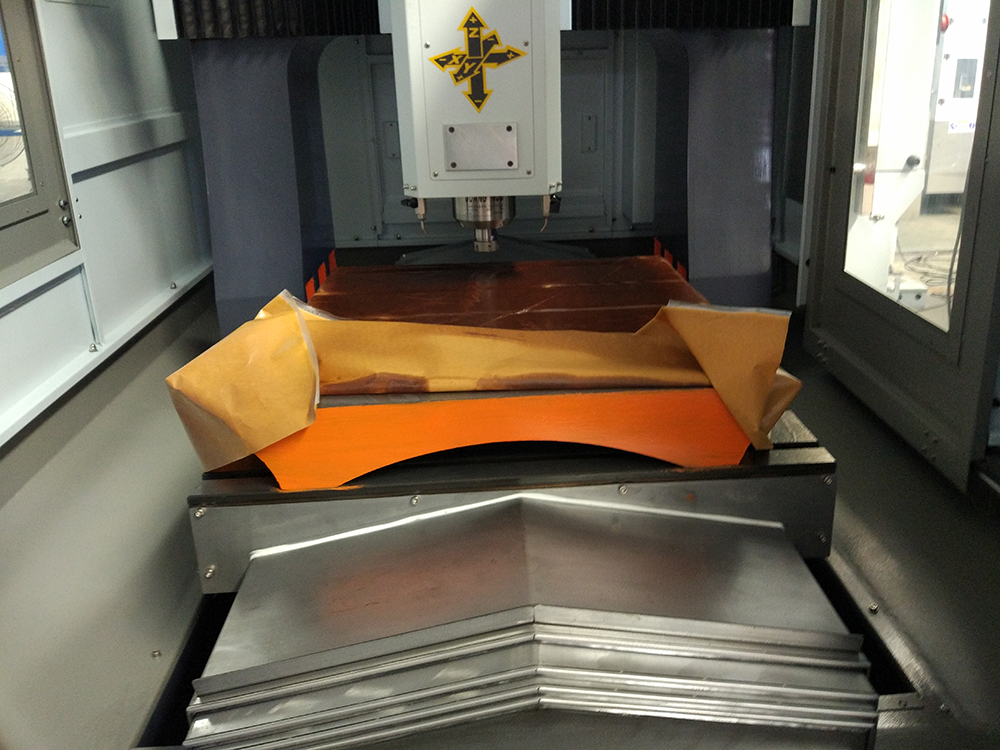

工作臺
Worktable | 工作臺尺寸
Worktable size | 800*700mm |
T型槽
T-slot size | 6T-16-120mm |
最大工作負重
Max. load | 800Kg |
加工范圍
Travel | X/Y/Z軸行程
X/Y/Z axis travel | 800/700/380mm |

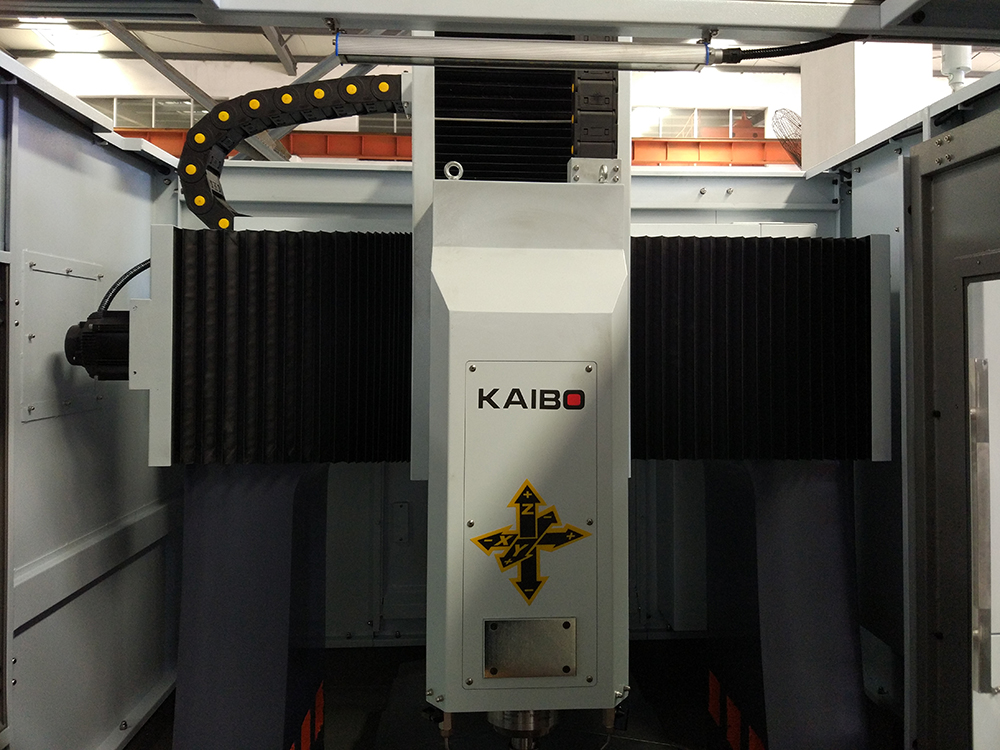

龍門寬度
Gantry width | 900mm |
橫梁至工作臺面距離
Beam to worktable | 550mm |
主軸鼻端至工作臺面距離
Spindle nose to worktable | 40-420mm |
進給
Feed | 快速進給 G00
Max. feeding speed G00 | 15m/min |
切削進給 G01
Max. working speed G01 | 10m/min |
X/Y/Z軸電機功率
X/Y/Z axis motor power | 1300w/1300w/1300w |

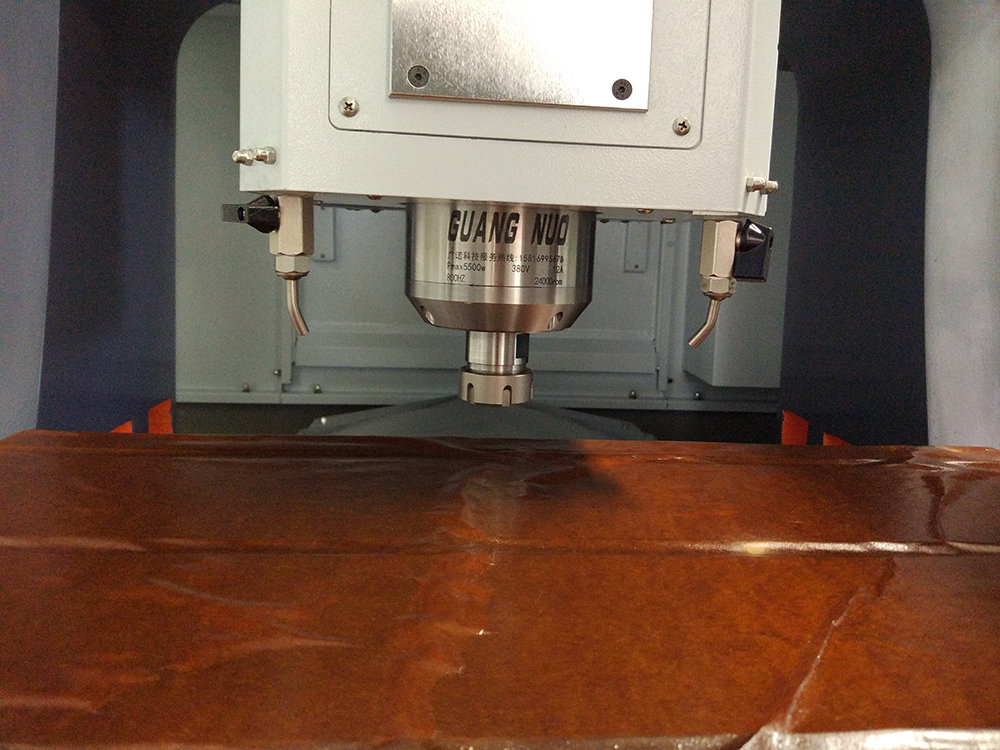

主軸
Spindle | 主軸功率
Spindle motor power | 8KW |
主軸最高轉速
Spindle Max. speed | 18000rpm |
刀具規格
Tool holder | ER32(Φ3.17-Φ20) |
通用參數
Common | 工作電壓及總?cè)萘?br/> Power supply and total capacity | 3P/380V/50Hz/15KVA |
機床重量
Machine weight | 4600Kg |
外形尺寸
Dimension | 2450*2030*2460mm |
主要部件

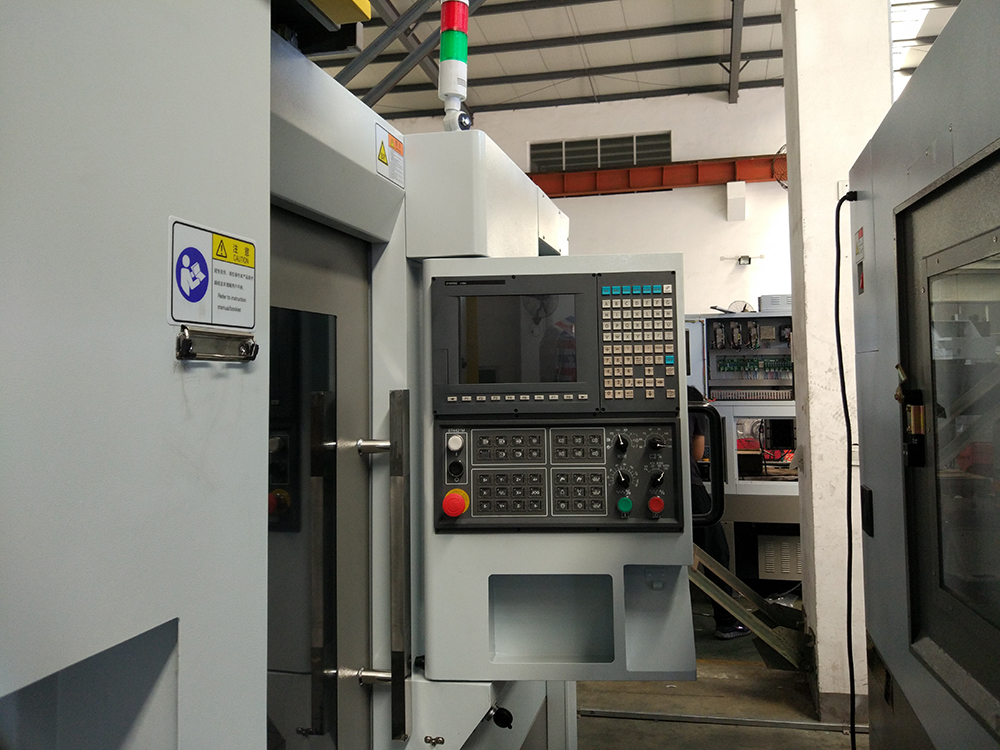

Main parts | 系統
Controller | 新代 21MA/臺灣
Syntec 21MA/Taiwan |
交流伺服電機（驅動）
AC servo motor(Driver) | 安川/日本
Yaskawa/Japan |
主軸變頻器
Spindle inverter | 匯川/中國
Inovance/China |
線軌
Linear guide way | 35-45-35 上銀，銀泰/臺灣
35-45-35 Hiwin,PMI/Taiwan |
絲杠
Ball screw | 3210 上銀，銀泰/臺灣
3210 Hiwin,PMI/Taiwan |
電子手輪
Electronic hand-wheel | EHDW-BA5S-1 遠瞻/臺灣
EHDW-BA5S-1 Future/Taiwan |

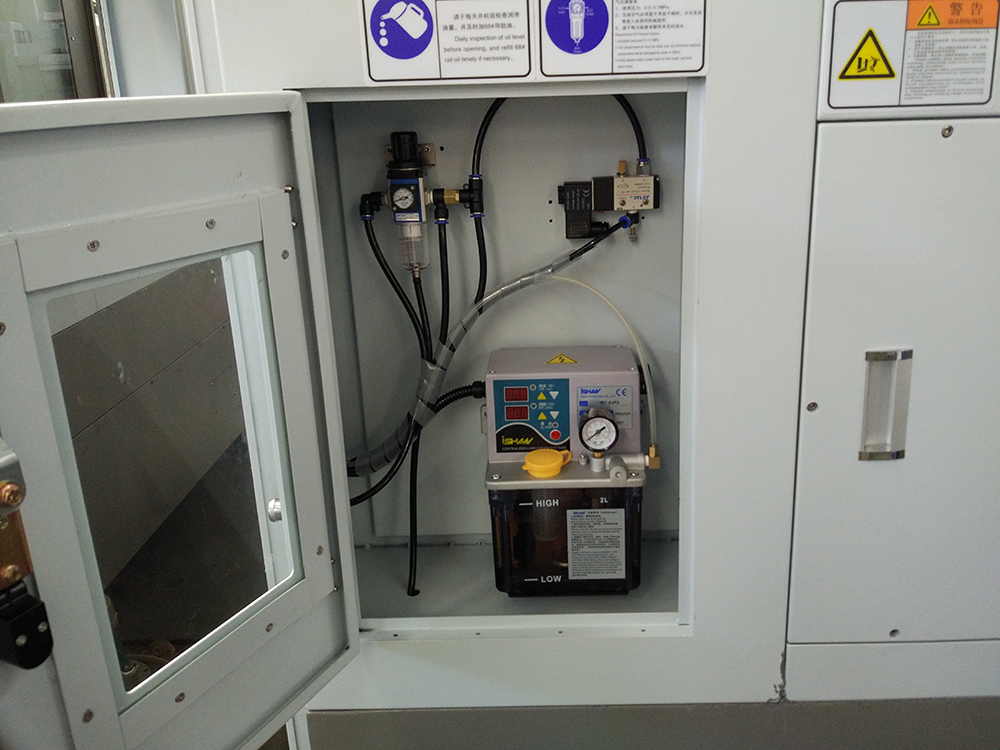

潤滑系統
Lubrication system | YET-A2P2 裕祥精機/臺灣
YET-A2P2 ISHAN/Taiwan |
油冷機
Oil Coolant Chiller | 帕森托爾/中國
Parsonthor/China |
空調
Air conditioner | 選配帕森托爾/中國
Opt.Parsonthor/China |
